로그뷰어: 옵션 및 기능

Information

[Auto Clear]
[Download]
[Show Group Column] Group by로 사용된 컬럼을 보여줍니다.
[Log Sync] Grid(로그)를 선택하면 텍스트(로그)의 위치 동기화를 설정합니다.
[Hide LinkTest] LinkTest 메시지를 Grid에 출력하지 않습니다.
[Hide TID] Transation 메시지를 Grid에 출력하지 않습니다.
[Hide TraceData] TraceDataReport 메시지를 Grid에 출력하지 않습니다.
[EIS Parser]
- EIS Parser: EIS Builder 2.6.3 이전 통신로그 분석
- EIS Parser0: EIS Builder 2.6.3 통신로그 분석
[Clear Filter] Grid에 설정된 Filter를 모두 해제합니다.
*[Column Resize(F6)] Grid의 컬럼너비를 데이터에 맞게 조정합니다.
*[Marking Filter] Marking 된 메시지들만 Grid에 출력합니다.
[Open Log...] 로그파일들을 윈도우의 기본 텍스트 편집기로 열기합니다.
[Save Log...] 로그파일들을 사용자가 지정한 폴더에 저장합니다.
*[SECS Define...] SECS Setting 정보를 팝업창에 출력합니다.
[Clear Download] EIS 서버에서 다운로드 된 통신 로그파일들을 삭제합니다.

화면

Show Group Column

옵션을 선택하면 아래와 같이 컬럼이 출력됩니다.

옵션을 해제하면 아래와 같이 컬럼이 출력되지 않습니다.

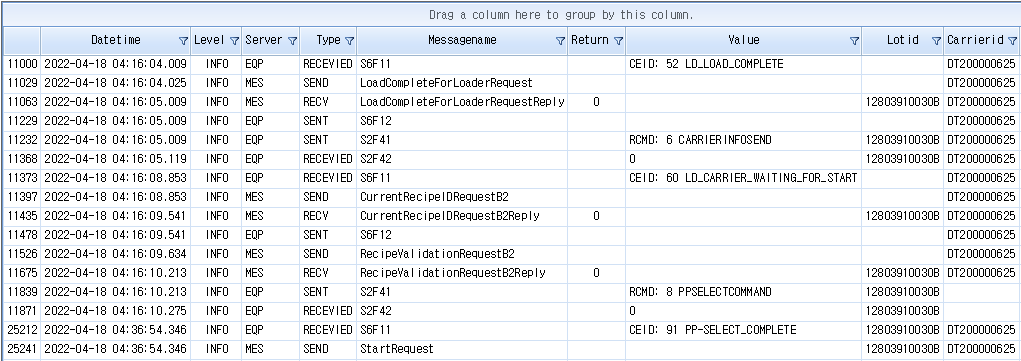

Marking Filter

Marking...?
Grid에서 Cell을 Double-Click 하면, 해당 Column에서 동일한 값을 갖는 Row들은 배경색이 녹색으로 변경되어 표시됩니다.
[Esc key]를 입력하면 Marking이 취소됩니다.

Marking Filter...?
[Marking Filter]를 클릭하면, Marking 된 Row들만 Grid에 출력됩니다.
[F5 key] or [Parsing Button]를 입력하면 원본 로그를 출력합니다.

example
특정 LOT의 이력과 투입 Carrier 및 배출 Carrier 정보를 확인할 때...
[Marking] 투입 Carrier, 배출 Carrier, LOT-ID

SECS Define

SECS Define...?
SECS(SEMI Equipment Communication Standard)는 반도체 장비 통신 표준으로 다양한 분야에서 활용중입니다.
[SECS Define]은 SECS를 사용하는 설비에 전송된 Event와 Report 정보를 제공합니다.

GSP 01 셋팅은 설비의 모든 Event를 Enable 하도록 설정되어 있으며,
GSP 02 셋팅은 일부(MCS 관련) Event가 Disable 설정되어 있습니다.
Event가 Disable 되면 설비에서는 해당 메시지를 Host에게 전송하지 않으므로, 관련 작업을 수행하지 않게 됩니다.

example
SPECTYPE_01_DSENT 통신모델의 GSP 01, 02 셋팅 정보 화면입니다.
GSP 02는 CEID: 51 LD_LOAD_REQUEST 이벤트가 Disable 되어 투입기의 반송요청이 Off 되어 있습니다.
*[참고] Event가 Enable 되어 있어도 설비 자체에서 Event를 전송하지 않도록 설정된 경우도 존재합니다.

2022.04.18 SPECTYPE_01_DSENT 통신모델의 GSP(GemSetting) 현황입니다.

Clear Download

Log Viewer는 EIS AP 서버에 저장된 통신 로그파일을 아래의 경로에 다운로드 후 분석을 실행합니다.
다운로드 된 통신 로그파일들의 삭제를 실행합니다.
로컬경로: 사용자>문서>DDUtility>Download 폴더
파일명: [설비ID]_년-월-일_시.Log
